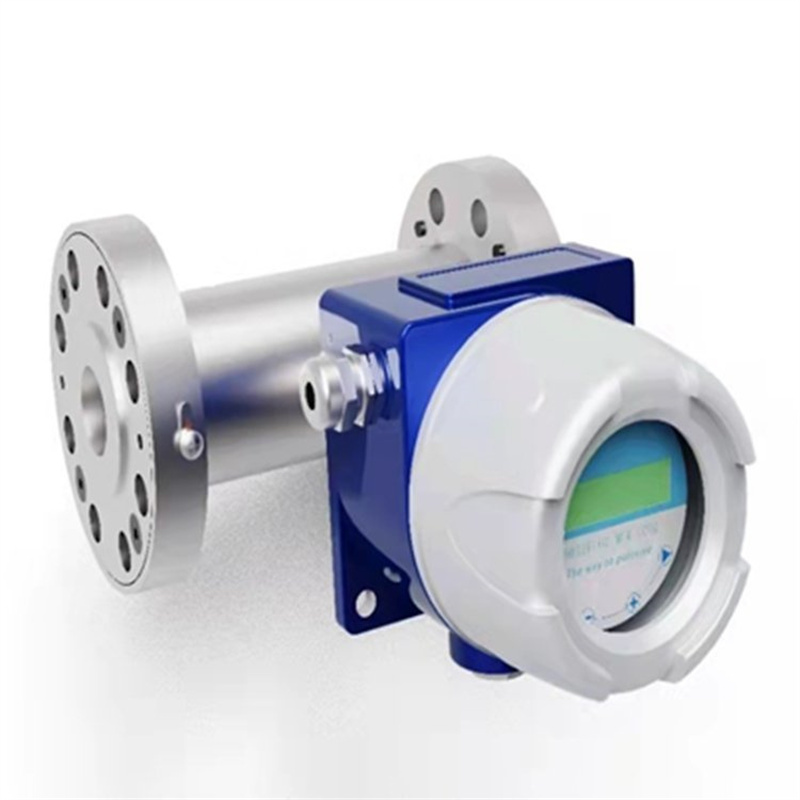

【產品名稱】氯氣中含水量在線酸霧分析儀
【產品型號】MY-MFM52
【測量對象】氯氣中含水量(酸霧）
【工作電源】24VDC,5W
【規格尺寸】
【應用領域】連續監測細含酸液滴在管道和煙囪中的濃度及流量
產品概述
在線氯氣水分分析儀有管道式安裝和插入式安裝兩種可選擇，實時監測有機物中微量水含量，無需手工采樣。傳感器采用非接觸式測量，不會堵塞，無額外的壓力損失，無物料污染風險。
酸霧分析儀可同時用于連續監測細含酸液滴在管道和煙囪中的濃度及流量。監視器采用了 靜電感應傳感技術。經過驗證的信號處理算法和堅固的探頭設計確保了高可靠性，即使在惡劣環境下，可準確測量酸霧、油霧或高壓管道中的含鹽液滴。
工業管道中的流動本質上是湍流的，湍流體中的渦流會影響夾帶的液體顆粒，使其在空間中的速度和位置分布不均勻，因此顆粒上攜帶的電荷在傳感器電極上產生微小但具有特征的電信號。
MY-MFM52 采集微小電流信號，采用專有的電場型、統計模型和專有的數字信號處理算法，可以檢測極低濃度的酸霧液體細顆粒，最終得到靈敏度高、準確度高、穩定性好的測量結果。

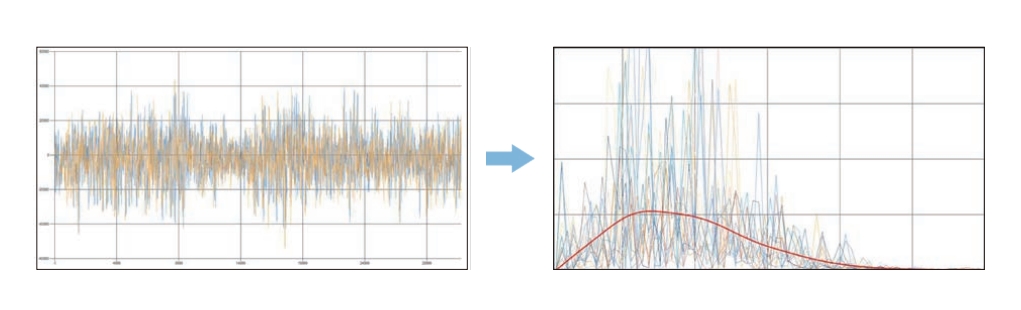

高速 DSP 信號處理技術從大量實時原始數據中提取具有強流特征的信號
應用收益
可實現在惡劣的工藝條件下的酸霧濃度/流量準確測量
對下游設備:如壓縮機，催化反應釜等保護
實時監測上游設備:如除霧器，除酸霧塔等5的實時運行效果，數據及時反饋
氣體處理系統的運行狀態監控
排放 CEMS 檢測，確保排放數據達標
為工藝優化提供可靠數據
性能優勢
適用于所有惡劣工況:如高溫，高壓，高腐蝕，高強度耐磨性等
維護方便，輕微的傳感器污染及黏附不影響測量，經久耐用
插入式探頭或管道嵌入式安裝，可適用于所有工況尺寸
高靈敏度，準確性的測量技術，同時結合:流體動力學、統計模型和數字信號處理算法
安裝方便，可根據管徑、工況要求定制設計
獨特的抗干擾及濾波技術，完全消除噪聲
電磁，振動等干擾
技術參數
性能
量程:0~1000mg/m3(范圍內任意可調)
0~1000PPM(范圍內任意可調)
輸出量程: 可調
精度:士2%
環境條件
現場溫度:-40°C~80°C
IP 等級:IP66
信號及顯示
字母/數字顯示屏，實時顯示絕對值、輸出百分比和柱狀圖
4個機械與磁力按鍵，無須打開外殼即可操作用戶界面
多級菜單，可通過用戶界面設置所有系統參數
故障報警信息顯示
電氣部分
電源: 24VDC,5W
雙路隔離式 4~20mA 輸出(可選)
單路隔離式 4~20mA+RS485通訊+雙路報警開關輸出(可選)
USB端口與電腦連接
電氣接口:M20 陰性導線管接口或 3/4”NPT
選型與配置
| -探頭 | -靜電屏蔽 | -絕緣體保護 | -工藝連接方式 | -在線閥門 | -儀表形式 | -防爆功能 |
| J[1,2,x]:防水 | 0:無 | 0:無 I:PTFE護罩 P:吹掃 | F:法蘭 | 0:無 B:球閥 G:閘閥 | I:整體 R:分體 | 0:無 Ex:防爆 |
| 0:無 | L:延長桿 | |||||
| C:定制 | 0:無 E:有 | C:定制 | C:定制 | 0:無 B:球閥 G:閘閥 P:在線插拔 |
-探頭
J[1,2,x]:PFA全包覆防水探頭 持續使用溫度250°C,持續使用壓力1.6MPa:
1:管道直徑<=1000mm
2:管道直徑>1000mm,
x:特殊管道直徑定制電極長度
C:定制 可根據特殊工藝、工況定制,如耐高溫、耐磨、耐腐蝕涂層
-靜電屏蔽
0:無 無電極保護
E:有 單面多孔防靜電場和離子流護罩
-絕緣體保護
0:無 無絕緣體保護
1:PTFE護罩 粘附性導電粉塵工況下,保護絕緣體不被短路或電極被屏蔽
P:吹掃 粘附性導電粉塵工況下,使用壓縮空氣、氮氣,或儀表風吹掃,防止探頭污染、電極失效
C:定制 可根據特殊工藝、工況定制
-工藝連接方式
F:法蘭連接 法蘭工藝連接,適用于各種管徑及壓力環境裝配
L:延長桿 大管道增加延長支撐,配合法蘭工藝連接
C:定制 特殊情況下定制連接方式
-在線閥門
0:無無在線插拔閥門
B:球閥 安裝后方便拆裝檢修設備
G:閘閥 安裝后方便拆裝檢修設備
P:在線插拔 配合閥門可以進行在線維護及安裝
-儀表形式
1:整體 傳感器與信號處理器整體直接連接
R:分體 儀表與傳感器通過導線管連接,適用于高溫、震動場合,或定制異形傳感器、串聯場合,二次表殼可遠程調試參數
-防爆功能
0:無 無防爆要求
Ex:防爆 防爆標識:Exd ia llCT4/T5/T6 Gb: Ex tD A21 iaD 20 IP66 T80°C/T95°C/T130°C
